在工业自动化、数控机床以及各类精密测量设备中，磁栅传感器（俗称磁栅尺）扮演着“隐形高精度直尺”的角色。然而，许多刚接触磁栅选型或日常维护的朋友，经常会被技术参数表上的“2+2”和“5+5”这两个神秘的数字组合搞得一头雾水。
很多客户朋友第一次听到 磁极距 这个词，都会跟我们埃格 AIGE IBB 的工程师说：它们到底代表着什么具体的物理含义？如果我们在采购或安装时一不小心选错了、搭配错了，设备又会发生什么严重的后果？
关于磁条：

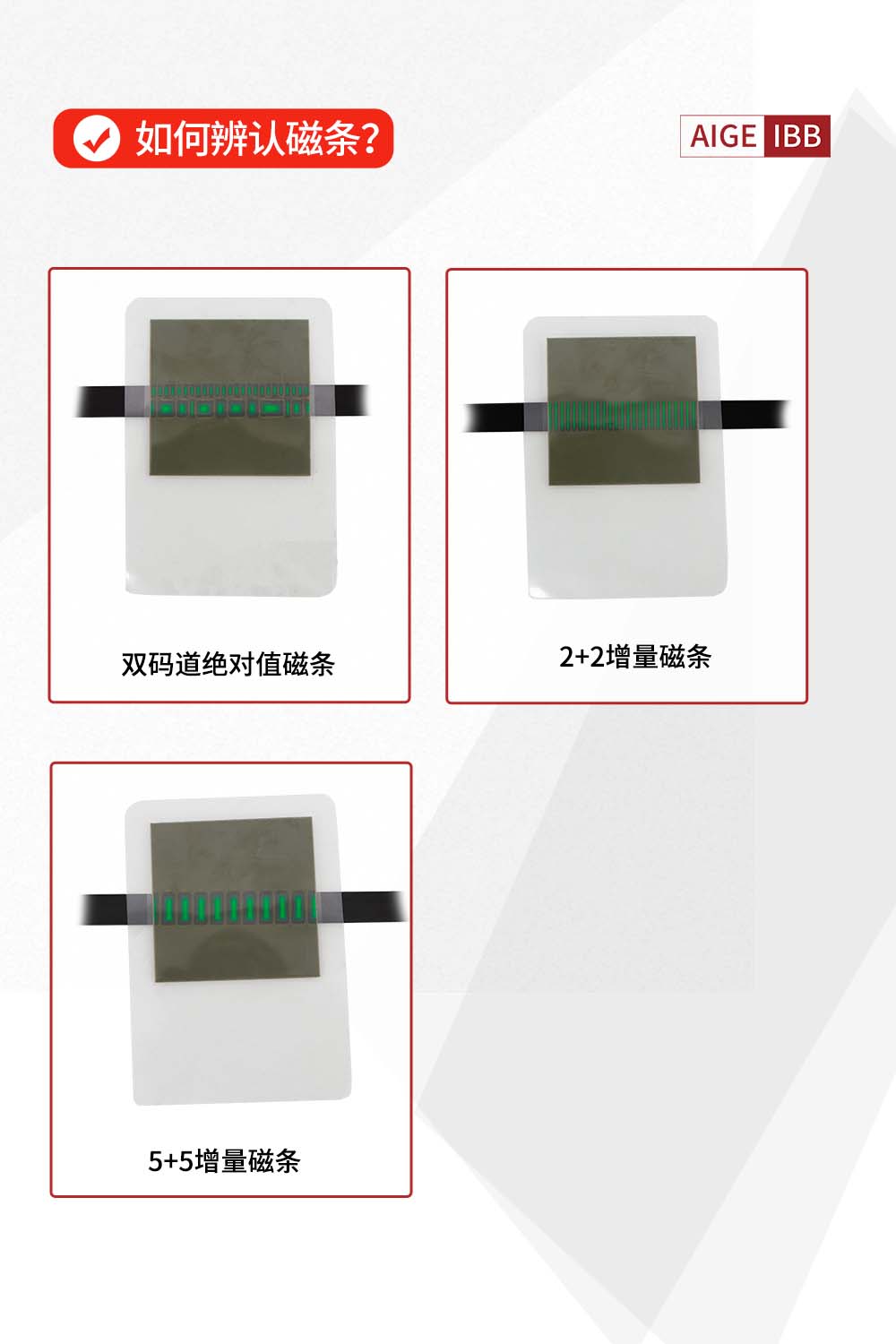

磁栅尺（磁条）那些事儿：辨认秘籍与养护指南

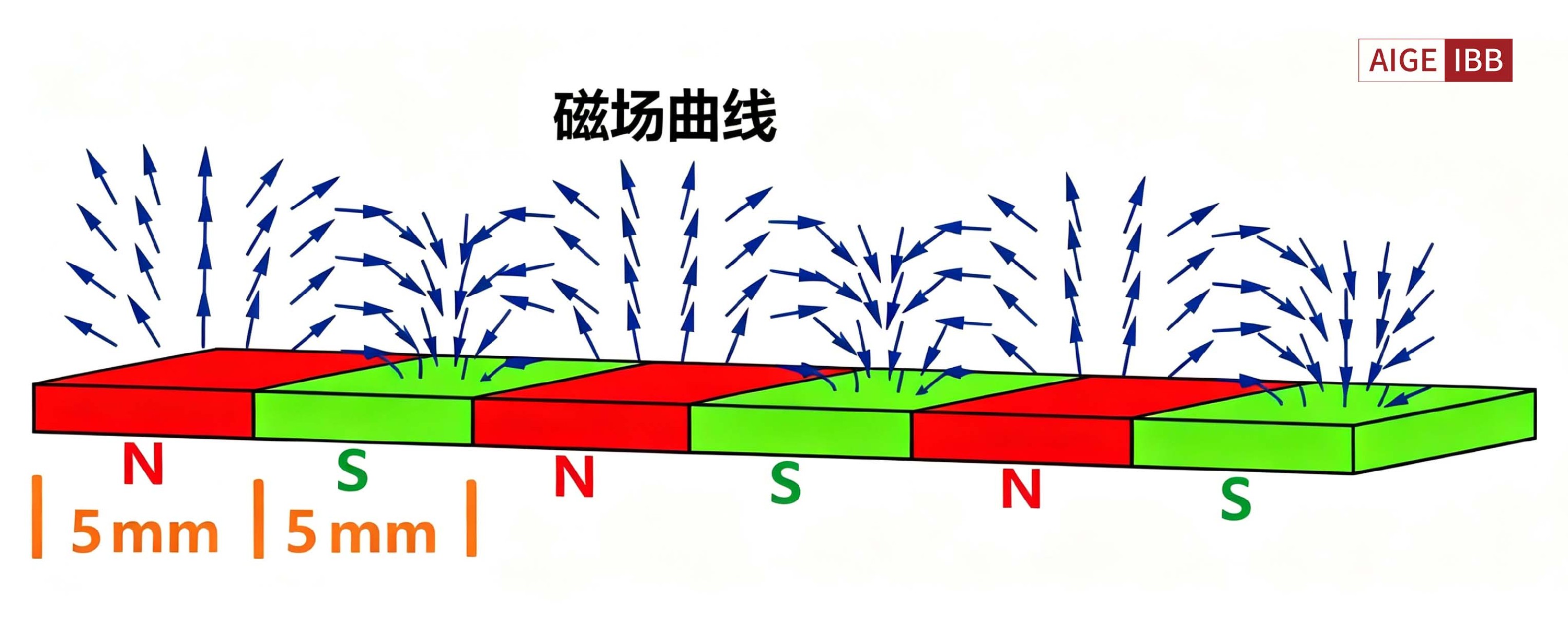

要理解这两个数字，我们首先需要从磁栅尺的基本工作原理说起。磁栅尺之所以能够精确测量位置，核心在于磁性标尺（即磁条）与感应磁头（即传感器）之间的物理互动。如果我们用白话来解释，磁条并不是一整块普通的磁铁，它的内部其实像是一排排整齐排列的“微型磁铁兵阵”。通过专用的高精度设备，磁条内部被充磁形成了成千上万个N极和S极，它们以周期性的规律交替排列。
而行业术语中所谓的“磁极距”，用最通俗易懂的话来解释，就是指磁条上相邻两个磁极（也就是从一个N极到相邻一个S极）中心之间的距离。
当我们明白了这个定义，再去看“2+2”和“5+5”就非常直观了。“2+2”磁条代表的含义就是它的磁极距为2毫米（2mm）；而“5+5”磁条则代表它的磁极距为5毫米（5mm）。在行业日常交流中，为了更形象地表达磁极的交替循环周期，工程师们习惯用这种加法的形式来称呼它们。简单来说，它们本质上就是两种不同磁极密度的物理尺子，一把刻度比较密（2mm），另一把刻度比较稀（5mm）。
在明确了“2+2”与“5+5”是指磁条上N/S极的间距后，我们必须引出磁栅行业最核心的一条选型铁律：
磁栅传感器的型号和磁条的磁极距必须是绝对配对使用的，两者必须完全匹配，否则系统输出会彻底错误。

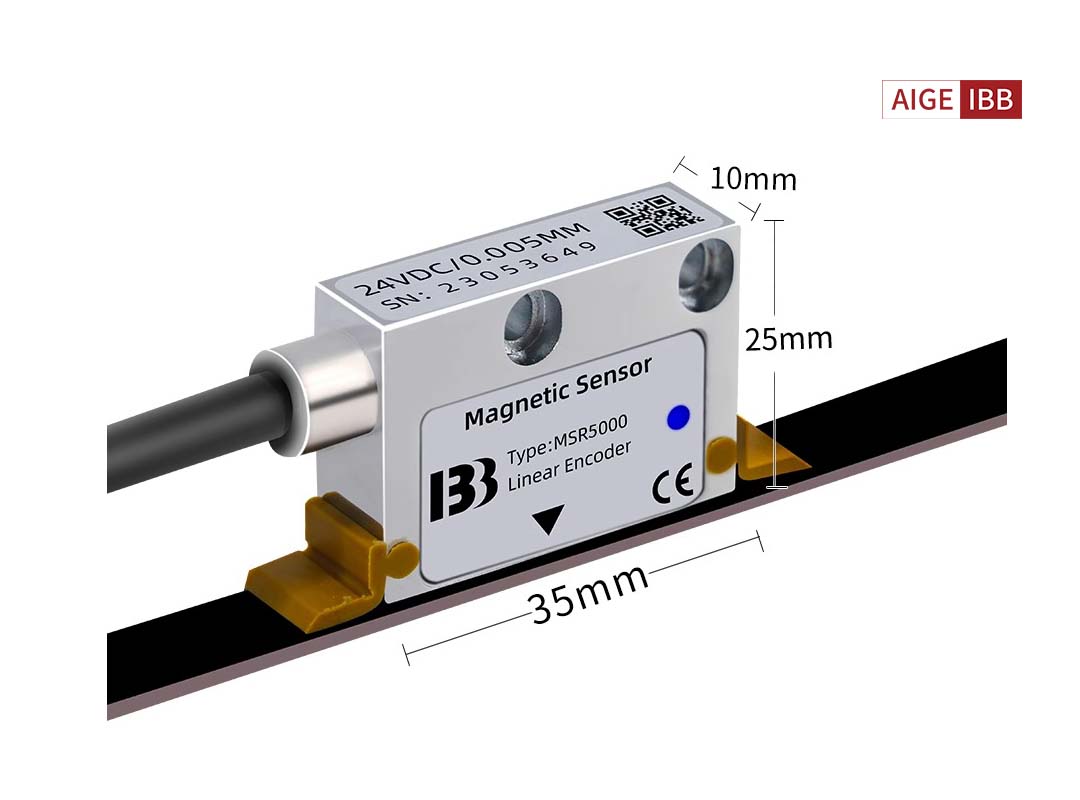

这是由传感器的内部芯片结构决定的。以埃格AIGE IBB的经典款MSR系列传感器为例，传感器型号的命名往往直接与其能够感应的磁极距挂钩。比如型号为“MSR5000”的传感器，其内部的磁芯片和电路算法是专门为了感应5mm磁极距（即5+5磁条）而量身定制的。如果我们在安装时一时疏忽，误将MSR5000传感器安装在了一根2+2（2mm磁极距）的磁条上，就会导致严重的“信号不匹配”。
当不匹配的传感器和磁条强行组合在一起时，传感器内部的芯片将彻底“迷失”在错误的磁场周期中。它无法正确识别磁极的变化，更无法将磁信号转换成精准的电信号。在宏观层面上，这会导致传感器的输出完全错误，数显表上的数字开始疯狂乱跳、PLC（可编程逻辑控制器）无法正确接收到脉冲计数、或者系统直接报错罢工。这种错误在自动化生产线中往往是致命的，会导致定位精度完全丧失，甚至引发机械撞击导致设备损坏。
除了直接导致输出错误、设备无法运行之外，选错磁极距还会对机械安装和系统调试带来一系列难以调和的灾难性后果。其中最明显的，就是对“非接触间隙（读头间隙）”的容错率产生了天壤之别的影响。
根据科学计算，不同磁极距的传感器对读头与磁条之间的推荐安装距离有着严格的限制。对于5mm磁极距（5+5磁条）的传感器系统，其最佳推荐安装间隙通常在1.1毫米左右，而且其最大允许间隙可以放宽到2.2毫米。这意味着机械安装时的容错率很高，即使设备运行过程中有一点轻微的颠簸或平面高低不平，传感器依然能够稳定地感应到磁场。
然而，如果你使用的是2mm磁极距（2+2磁条）的系统，因为磁极分布更密集、磁场线更短，其最佳推荐安装间隙被急剧压缩到了极其苛刻的0.35毫米，最大允许间隙也仅仅只有0.7毫米。一旦你在选型时把2+2的传感器错当成了5+5的传感器去安装，按照习惯留出了1毫米以上的安装间隙，那么这颗传感器将彻底“悬空”，完全进入感应盲区，设备根本无法开机。
此外，两者的循环原点（零位信号）周期也完全不同。2+2系统是传感器每移动2mm就会发出一个原点信号，而5+5系统则是每5mm发出一个。如果两者的规格错配，设备在执行回归机械原点的动作时，系统捕捉到的参考点将会彻底错乱，导致整个设备的坐标系乱成一团。
在工业测量的世界里，“差之毫厘，谬以千里”从来不是一句夸张的话。磁栅尺的选型看似只是一道简单的数字选择题，但“2+2”与“5+5”的背后，代表的是磁条上N/S极间距的物理物理差异，以及一整套严格对应的电气芯片算法和机械安装标准。
无论是由于前期的采购失误，还是由于后期仓库发货的粗心大意，只要传感器型号和磁条没有达成百分之百的严格匹配，等待企业的必然是输出错误的无情罢工。埃格 AIGE IBB 团队（400-992-2081）在每一次设计、采购以及现场安装前，都会帮助客户仔细核对传感器壳体上的型号与磁条的磁距规格，确保它们“同频共振”，这才是保障自动化设备长期精准、稳定运行的唯一捷径。
