M601：一块小小的数显表，藏着机床现场最实用的工程逻辑

在机床车间或精密加工现场，操作者每天面对的往往不是复杂的控制系统，而是一块安装在设备面板上的小小数显表。它不起眼，却承载着整台设备最直接的位置信息：你看到的那个数字，就是你判断加工尺寸、决定刀具进给的唯一依据。

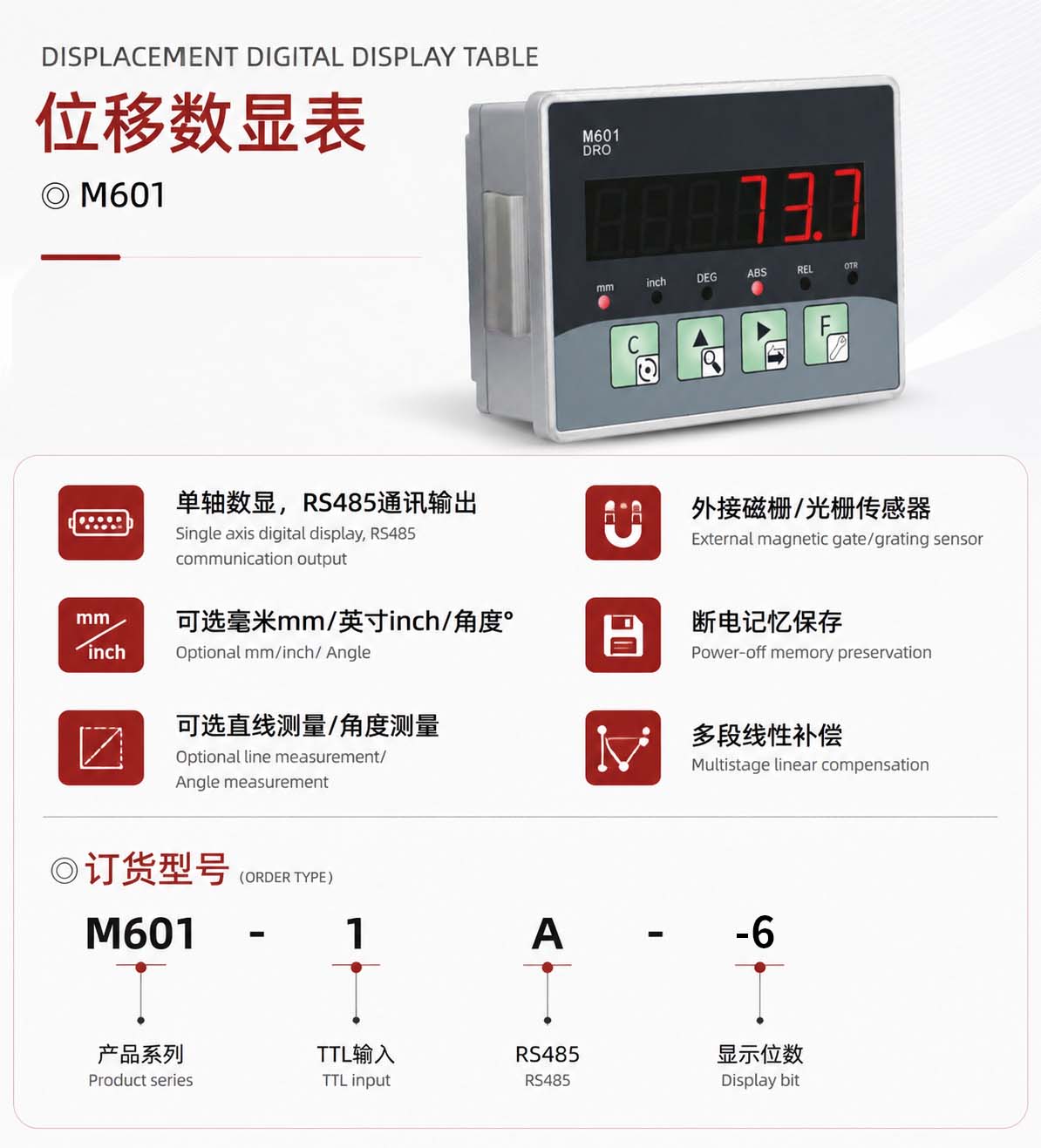

埃格AIGE IBB的M601正是这样一款产品。它不以高端自居，但在实际工程应用中，它把该有的功能做得干净、扎实、好用。

一、M601扎实的功能

①断电记忆

在日常加工场景中，设备断电是频繁发生的事。每次重新上电，如果数显表归零、位置丢失，操作者就不得不重新找参考点、重新对刀，这不仅浪费时间，也是引发加工误差的常见原因之一。

M601具备断电记忆保存功能，这意味着设备在断电重启后，上次的位置数据依然完整保留，操作者不需要重复归零流程，直接恢复工作状态。这一点在实际使用中的价值，远比参数表上的一行文字体现得更深。

②多段线性补偿

任何传感器在实际使用中都会存在一定的系统误差，尤其是在长行程测量场景下，磁栅传感器的累积误差往往会影响最终加工精度。M601引入了多段线性补偿功能来解决这一问题。

多段补偿模式的功能代码为P27，分为多段补偿关闭和任意输入模式两种，补偿段数最多可设置5段。具体操作时，用户需要将读头分别移动到各段的实际位置，系统会自动记录并建立每一段的补偿映射关系。这种做法的本质，是让数显表的显示值尽可能贴近设备的真实物理位置，而不是单纯依赖传感器的线性输出。

值得注意的是，每次更换分辨率后，菜单中对应的多段补偿功能需要重新设置，这是现场调试时容易遗漏的细节，提前了解可以省去很多麻烦。

③分辨率与单位

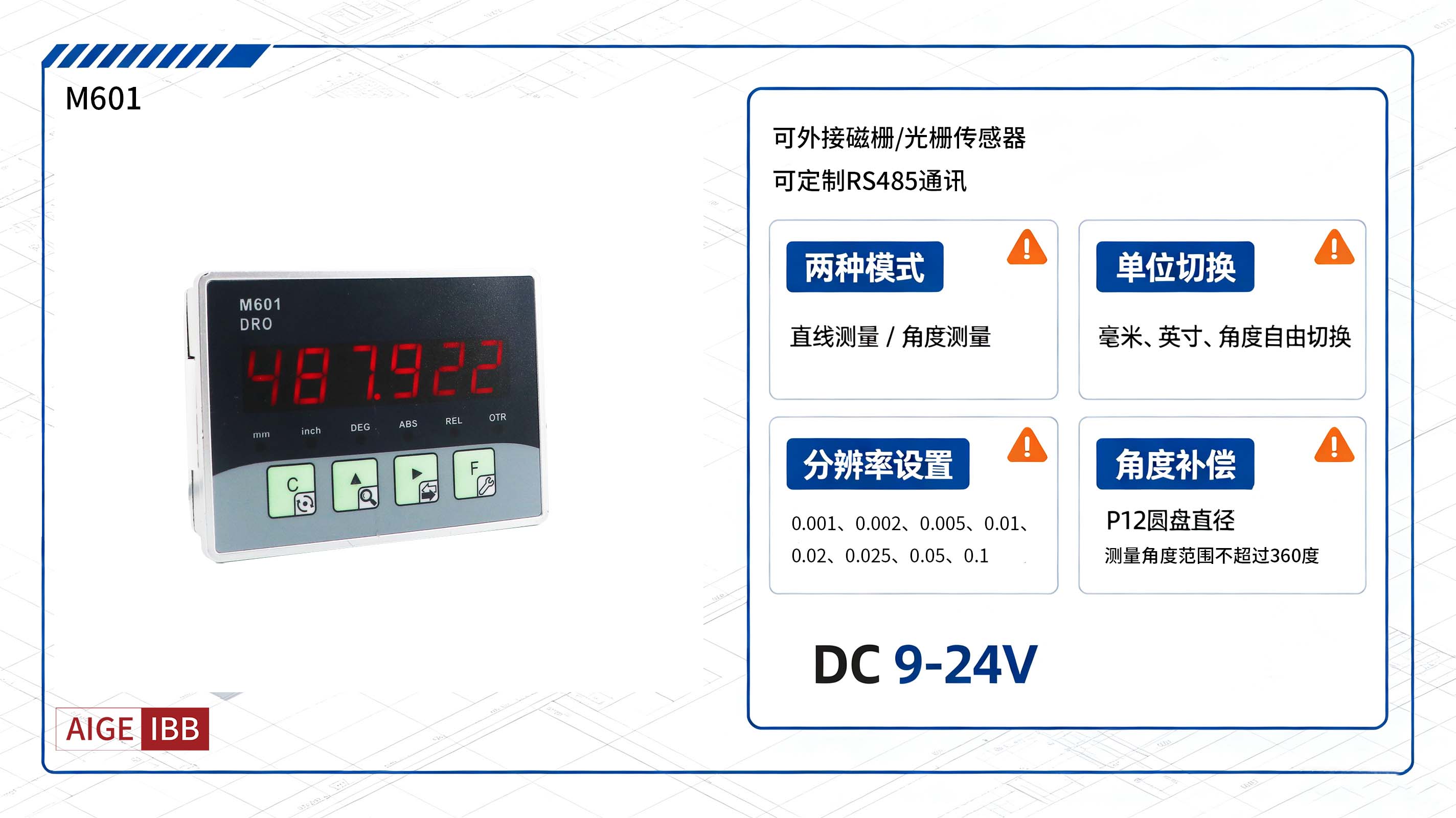

M601并不是一款只能做直线测量的设备。它支持直线测量与角度测量两种模式，计量单位可在毫米、英寸和角度之间自由切换。

分辨率覆盖从0.001mm到0.1mm共8个档位，最高计数频率达到500KHz，工作电压为DC 9-24V，消耗电流不超过65mA。这组参数的组合，意味着M601既可以配合1μm高精度传感器使用，也能适配常规精度的普通磁栅系统，用户根据自己的传感器型号在菜单中对应设置分辨率即可。

在角度测量模式下，还需要设置圆盘直径参数（功能代码P12），圆盘直径的设定值需要在实际盘径基础上加上两侧磁条的厚度，且测量角度范围不超过360度。这个细节在实际安装中容易被忽略，稍有偏差就会导致角度显示不准，建议安装前认真核对。

④比例系数

比例系数功能（功能代码P11）是M601中一个非常实用但容易被忽视的参数。比例系数的计算关系是：显示值 = 测量真实值 × 比例系数，系数范围为1.00000到2.99999。

这个功能的工程意义在于，当传感器因安装位置、传动比或机械结构导致实际位移与理想位移存在固定比例偏差时，不需要更换硬件，只需在M601中调整比例系数，就可以让显示值回归正确的物理量。这是一种低成本的系统级线性修正手段，在改造老设备或非标自动化项目中非常有用。

⑤RS485通讯

M601支持定制RS485通讯功能，这使其不仅仅是一块"本地显示仪表"，而是可以作为数据节点接入上位机或工厂数字化管理系统的终端设备。

通讯方式采用RS485两线制，ModBus RTU协议，8位数据，1位停止位，无校验。从机号默认为1，波特率默认为9600bps，均可通过菜单灵活修改，从机号范围为1到255，波特率支持4800到57600bps多档选择。对于需要远程读取位置数据、集中管理多台设备的应用场景，这套通讯体系提供了完整的技术支撑。

⑥安装尺寸与接口：标准化的工程友好设计

M601的外形尺寸为96×72×43mm，开口尺寸为92×66mm，这是工业数显仪表中最通用的标准面板开孔尺寸，可以直接替换市场上绝大多数同类产品，无需额外加工安装面板。输入接口为TTL电平，兼容磁栅与光栅传感器。

在安装环境方面，M601的防水等级为IP40，重量不超过300g，适合嵌入式面板安装。安装时需要注意，设备应远离断路器、继电器、变频器等强电干扰源至少0.5m，线缆走向必须与动力线分开，读数头导线折弯半径需大于25mm。这些都是保证长期稳定运行的基本工程规范，在现场布线阶段就应该统筹考虑。

⑦操作逻辑：四个按键，覆盖所有功能

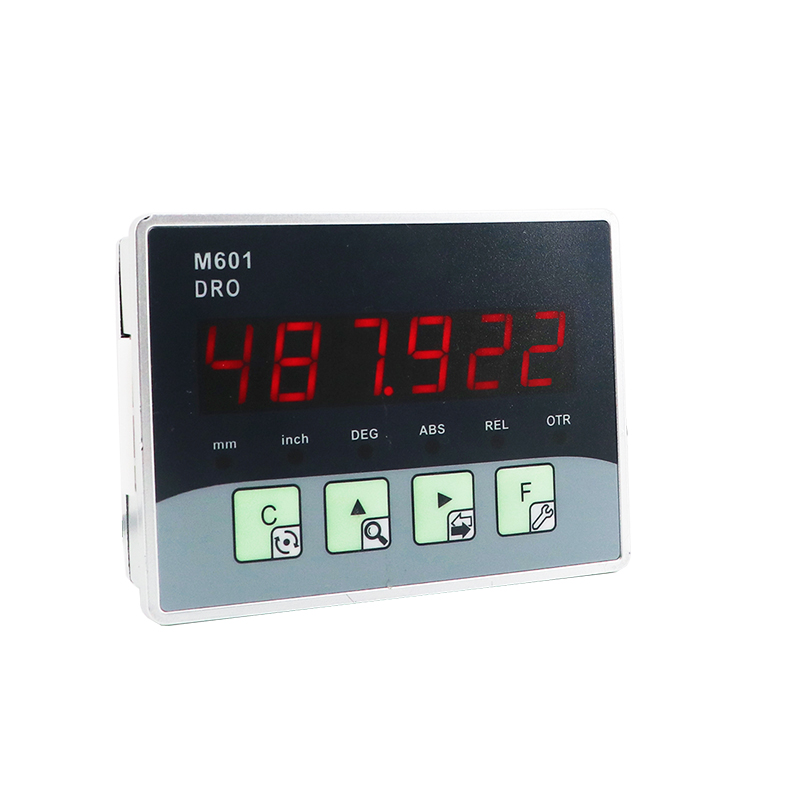

M601面板共设4个按键，分别是退出键（清除/退出当前模式）、参数修改键（修改当前显示参数）、菜单切换键（菜单切换或参数移位）和菜单键/确认键（长按进入菜单，短按确认参数）。

这种极简的按键设计，把所有系统功能的入口统一收敛在一套菜单逻辑中，操作者不需要记忆复杂的快捷组合，只需熟悉长按进入菜单、切换选择功能码、确认参数这一套操作路径，就能完成从分辨率设置到多段补偿的所有配置。对于现场工人来说，这种低学习成本的交互设计本身就是一种工程价值。

二、总结

M601的定位很清晰。M601是一款面向真实工程现场的磁栅位移数显表，不追求功能堆砌，而是把断电记忆、多段补偿、灵活分辨率、RS485通讯这几个核心能力做到可靠、易用。对于机床改造、自动化滑台、精密测量工装这类场景，它是一个低门槛、高兼容性的配套选择。

如需了解M601与我们磁栅传感器的配套选型方案，欢迎联系埃格 AIGE IBB 技术团队400-992-2081。
