磁栅尺为什么要有“原点”？循环原点和唯一原点有什么区别

埃格 AIGE IBB 深耕磁栅精密测量与运动控制领域多年，始终聚焦工业现场的每一处核心逻辑：在机床、自动化滑台以及直线电机控制系统中，“回零”“找原点” 几乎是所有运动控制系统上电后的第一步动作。但在实际工程应用中，很多人虽然每天都在用回零，却并不真正理解磁栅尺中的原点到底在做什么。它不是简单的一个点位标记，而是整个坐标系统能否稳定运行的核心基础。

磁栅尺的工作原理本身并不复杂：在磁性尺带上按照固定周期排列N极和S极磁畴，读头在运动过程中不断感应磁场变化，并将其转换为电信号。控制系统通过对这些周期信号进行计数与细分，从而得到精确位移。换句话说，磁栅尺本质上提供的是“连续的相对位移信息”，而不是天然的绝对位置。

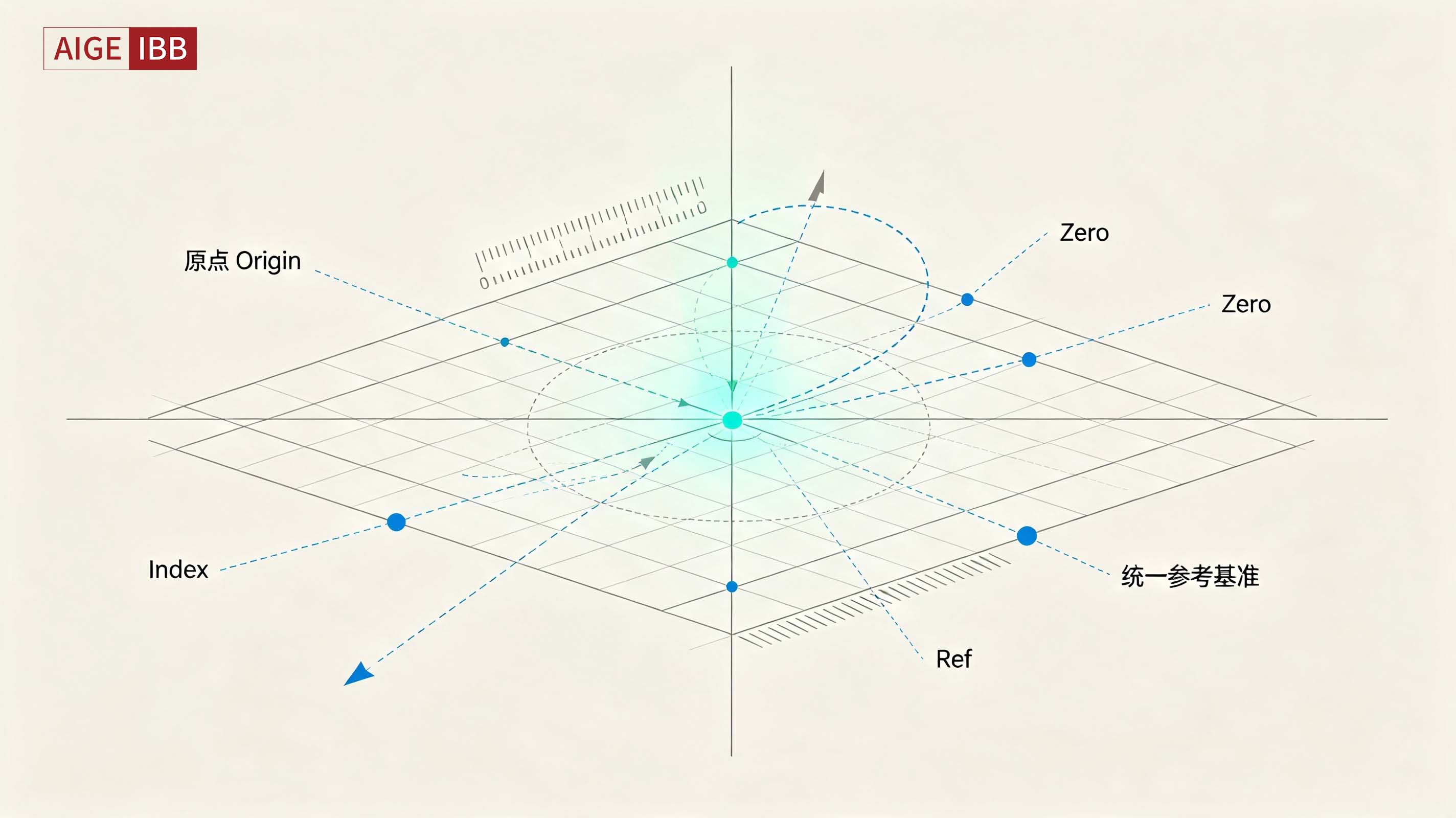

也正因为如此，系统必须引入一个“起点”，否则所有的位置计算都将失去参考意义，这个起点就是我们所说的“原点”。在不同体系中，它也可能被称为Zero、Index或Ref，但本质都是同一个概念：为整套坐标系统提供一个统一的参考基准。

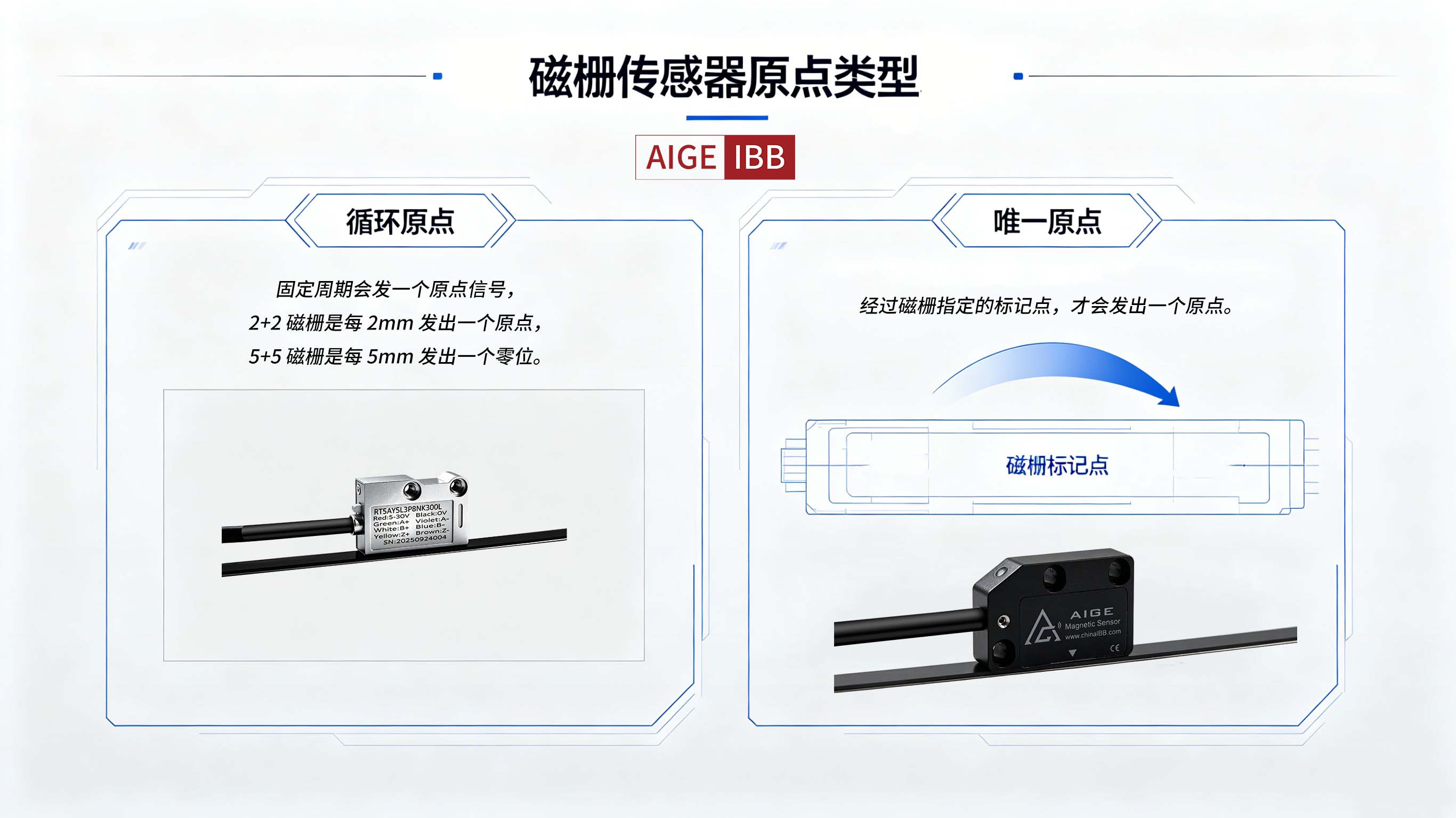

在工程应用中，磁栅尺的原点通常分为两大类：循环原点与唯一原点。循环原点的特点是周期性出现，即在固定磁极距间隔内重复产生原点信号。例如2+2磁栅每2mm会产生一个原点信号，5+5磁栅则每5mm出现一次。这种结构的优点是结构简单、成本低，并且在初始化或粗定位过程中非常方便，系统可以快速找到最近的参考点完成回零。

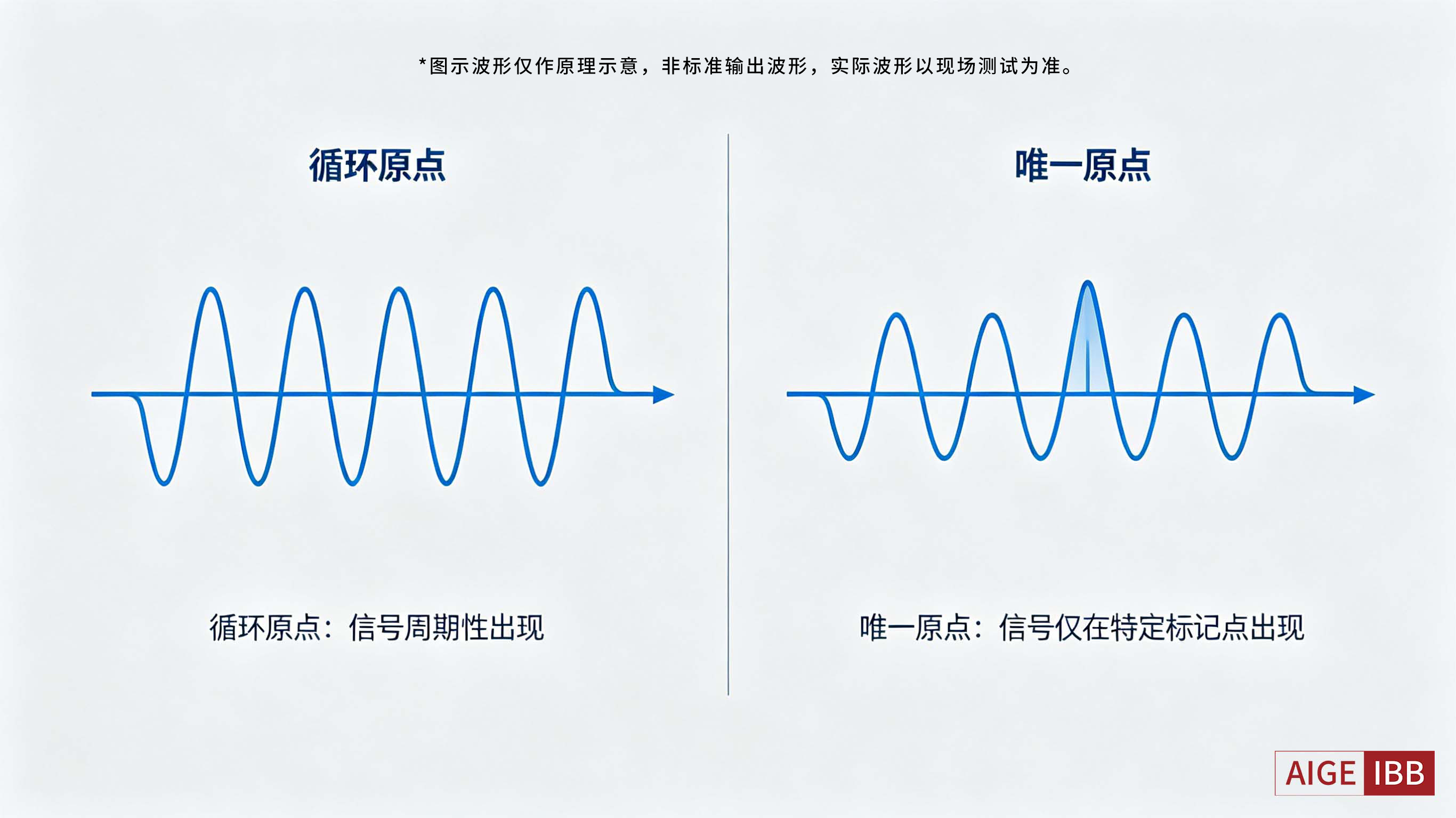

（*波形为示意图，实际以现场实测为准。）

但循环原点的本质问题在于“非唯一性”。由于原点信号周期重复，系统无法仅凭一次触发判断当前位置属于哪一个周期。因此它更适合用于相对运动控制系统，而不适合需要绝对坐标锁定的应用场景。

与之相对的是唯一原点系统。唯一原点的核心特征是在整条磁栅尺上只存在一个有效原点位置，这个位置由特定物理结构决定，例如磁极局部极化、磁钢标记或刻录标记等方式实现。一旦系统检测到该位置，就可以唯一确定坐标原点，从而实现真正意义上的绝对参考。

从工程逻辑上看，“回零”并不是让设备回到某个机械端点，而是让系统重新建立坐标系。其过程通常是低速移动读取原点信号，一旦捕获Index或Ref信号，就锁存当前位置，并将其定义为零点。此后所有的运动计算都是基于这个参考点展开的。因此，回零的本质是“建立坐标基准”，而不是“回到起始位置”。

在实际系统中，Zero、Index与Ref虽然来自不同工业体系，但本质上都指向同一个信号类型：参考定位标记。光栅系统中常用Zero，编码器体系中常用Index，而欧美工业体系中则更倾向使用Ref，但它们在磁栅系统中的作用完全一致。

从工程角度总结不难发现：磁栅尺负责提供连续的位置增量，而原点负责定义整个坐标体系的起点。没有原点，系统只能 知道自己动了多少，但无法知道 “自己在哪里”。而循环原点与唯一原点的差别，本质上就是 “周期性参考” 与 “绝对唯一参考” 的区别；这也是埃格 AIGEIBB 深耕磁栅精密测量领域多年，在大量工业现场落地中反复验证的核心逻辑。
