磁栅尺：即刻录了磁信号的磁条，亦可称之为磁条。

当磁栅传感器在磁栅尺（磁条）上滑动时，磁条发挥着关键的作用。从数据传输角度来看，磁条上预先存储的数据，通过电磁感应原理，与传感器产生交互。传感器能够读取磁条上不同磁性区域所代表的二进制信息，将其转化为电信号，进而传输给与之相连的设备系统，实现数据的准确传递。

因此，作为测控系统中重要的一员大将——磁条，很多人对其如何正确辨认和妥当养护，仍然有疑问。本文将为你详细介绍相关知识。

[一] 、如何使用磁显片辨认磁条

（一）辨认磁条

当我们使用磁显片辨认时，将磁显片轻轻覆盖在磁条上，在合适的光照条件下观察。不管是增量式磁条还是绝对式磁条，都会在磁显片下呈现不同的图案。相对来说，增量式磁条呈现的图案更加规则简单；而绝对式磁条与增量磁条不同，它在磁显片下呈现出更为复杂的图案。

所以在磁显片下，会看到一系列按特定编码规则排列的图案，这些图案不仅仅是简单的条纹，可能包含不同宽度、不同组合方式的线条，它们代表着特定的二进制信息。专业人员可以通过解读这些图案所代表的编码，来确定磁条的属性和所存储的信息，从而判断其是什么磁条。

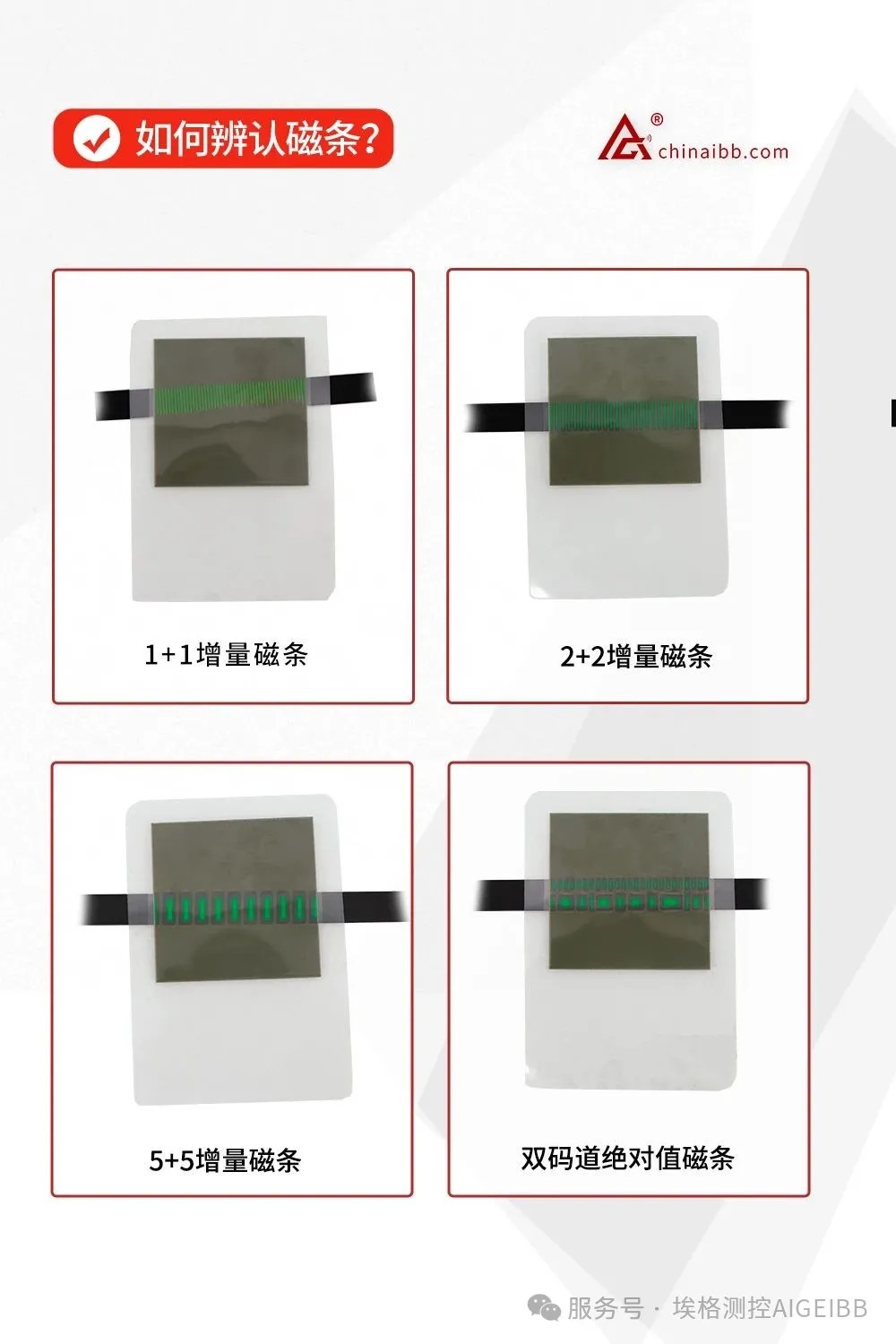

例如：1+1mm 增量磁条有着独特的特征。1+1mm 增量磁条会呈现出规律的条纹分布，每间隔一定距离，就会出现宽度为 1mm 左右的黑色或深色条纹，并且相邻条纹之间的间距也大致为 1mm ，这种有规律的条纹排列就是 1+1mm 增量磁条的显著标识。通过与标准的 1+1mm 增量磁条样本进行对比，能更准确地判断所检测的磁条是否属于这一类型。

（二）坏磁条在磁显片下“现原形”

当磁条出现损坏时，在磁显片下也能清晰地展现出来。正常磁条在磁显片下呈现出规则、连续的图案，但坏磁条则会出现图案中断、模糊不清或者条纹缺失等现象。例如，可能会看到原本连续的条纹出现了空白区域，或者部分条纹颜色异常暗淡，这些都是磁条损坏的迹象。通过磁显片的检测，能够快速定位磁条损坏的位置和程度，以便及时采取相应措施，如更换磁条或尝试修复。

（例图：被破坏的磁条在磁显片显示下条纹模糊）

[二] 、如何养护磁条？

磁条的正常使用离不开良好的养护，而使用酒精棉片擦拭是一种简单有效的养护方法。

首先，准备适量的酒精棉片。酒精具有良好的清洁和消毒作用，能够去除磁条表面的灰尘、污垢和油脂等杂质，这些杂质如果长期附着在磁条上，可能会影响磁条的读写性能。

在擦拭时，要注意动作轻柔。将酒精棉片轻轻覆盖在磁条上，然后沿着磁条的长度方向缓慢擦拭，不要来回用力擦拭，以免刮伤磁条表面的磁性涂层。擦拭过程中，要确保磁条的每一个部分都能被擦拭到，特别是容易积累污垢的边缘部分。

一般来说，定期进行擦拭养护即可。通过定期使用酒精棉片擦拭磁条，可以保持磁条表面的清洁，延长磁条的使用寿命，确保其始终处于良好的工作状态。

在工业自动化生产线上，传感器在磁条上滑动，磁条可以为生产设备提供位置信息，帮助设备确定自身所处的位置，实现精准的定位和控制，确保生产流程的准确性和稳定性。所以，正确辨认磁条类型以及做好磁条的养护工作，对于保障磁条的正常运行和数据的安全存储至关重要。
